COMBINATORE TELEFONICO

Sei stato più che chiaro, grazie. Ho riportato il frammento di schema per la gestione della comunicazione sul mio. Purtroppo credo che il mio sim900 sia bruciato e non capisco come è potuto succedere; la mia paura era aver usato un'uscita del PIC collegata direttamente per accenderlo e spegnerlo, al pin9 della morsettiera rossa della scheda, come descritto, ma invece è giusto fare così; premetto che ha funzionato per del tempo alimentandola a 5 volt tramite connettore a barilotto, cosa che ho scoperto che si può arrivare tranquillamente a 26 volt. Solo su una cosa ho ancora delle perplessità: la tensione descritta e fornita dal sim900 nel frammento di schema per la gestione della comunicazione è di 3,3 volt; invece sulla scheda del sim900 è di 2,8 volt, andrà bene lo stesso?

Direi che 2,8V vanno bene, anzi...meglio.
P.S.
Se ti può servire da consolazione, durante le mie prove anch'io ho "bruciato" una scheda...fa parte del gioco!

Grazie per il conforto. Ti farò sapere

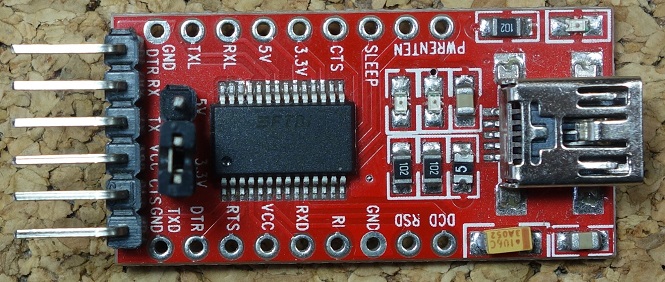

In attesa della nuova scheda cerco di portarmi avanti con i preparativi delle prove: per verificare la funzionalità dell'invio e ricezione dei comandi AT, in alternativa della schedina in figura che ho allegato e che consigliano loro, posso usare un semplice connettore a 9 pin collegato ad un convertitore usb-porta seriale funzionante, con i 3 fili della trasmissione collegati nel connettore USAR?

si, era quello che ti suggerivo qualche post indietro. impostalo a 3.3V per evitare problemi. magari dovrai smanettare un po' nelle impostazioni di comunicazione del terminale, ma poi vedrai che ti aiuterà tantissimo.
anzi, poi potrai pure collegarlo in parallelo al microcontrollore, per "spiare" la comunicazione tra PIC e scheda e vedere che funzioni tutto correttamente
