PJ3007: Scheda Controllo motori DC e Stepper Bipolari 4A x 2

Valutazione attuale:  / 3
ScarsoOttimo

La scheda di controllo PJ3007 è pensata per poter supportare lo sviluppo di sistemi embedded per il controllo di motori Stepper bipolari, 4A per fase, due motori DC a spazzole, nonché un singolo motore DC fino a 8A. Il sistema è basato su PIC18F4431 progettato appositamente per il controllo di motori e alimentatori switching. Il progetto supporta applicazioni in cui la sicurezza è di particolare importanza, quali CNC e robot, mettendo in evidenza alcune possibili soluzioni per implementare Stop di emergenza, controlli e protezione del sistema.

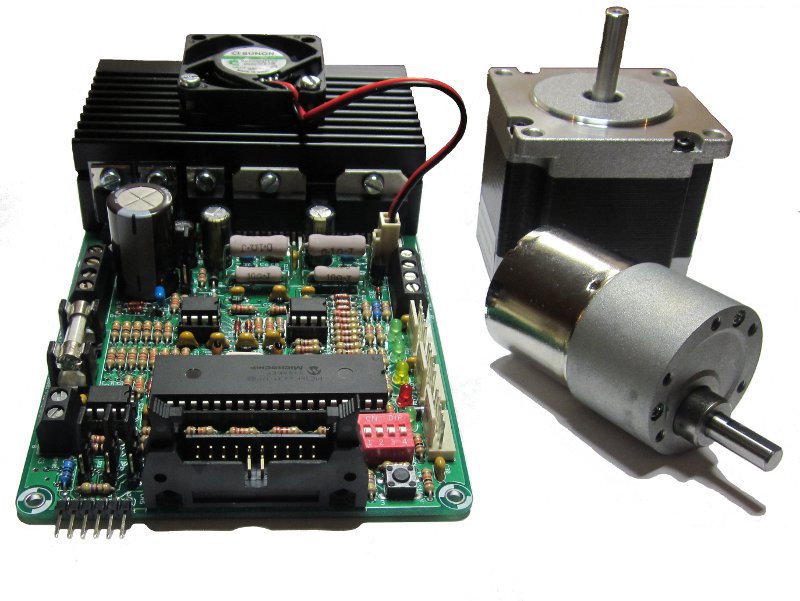

Scheda di sviluppo PJ3007 per il controllo di motori DC e stepper bipolari

Specifiche



•   Alimentazione : 12VDC min. - 28VDC max.
•   Assorbimento : 8A max.
•   Corrente per fase: 4A max.
•   Dimensioni : 94 x 110 mm
•   Product Number: PJ3007
•   PCB Part Number : L5000-30001
•   Peso : 300g

Applicazioni


•    Motori Stepper bipolari max. 4A per fase.
•    Due Motori DC a spazzole max. 4A.
•    Un Motore DC a spazzole max. 8A.
•    Controllo via RS485.
•    Controllo Step, Direction, Enable per CNC.
•    Modalità Full Step e Half Step (Motori Stepper)
•    Modalità LAP, Signed Magnitude (Motori DC)
Richiedi il PCB o il KIT della scheda PJ3007





Tipo File Scarica File Versione Descrizione

Formato File pdf Download 1.2a

Scheda tecnica

Formato File pdf

Download 4 Schema elettrico del progetto

Formato File zip

Download 1.1 Libreria scheda PJ3007

Formato File zip

Download 1.1

1 - Esempio Signed Magnitude motori DC

2 - Esempio LAP motori DC

3 - Esempio Motore Stepper bipolare

4 - Esempio lettura ingressi analogici

5 - Controllo motori DC via RS485

Formato File zip

Articolo 1.0 Pilotare i motori passo passo in sistemi CNC
