ARGOMENTO: Primo progetto con Eagle

Primo progetto con Eagle 2 Anni 11 Mesi fa #6

  • peppe855
  • Avatar di peppe855
  • Offline
  • Fresh Boarder
  • Messaggi: 17
  • Karma: 0
Grazie!

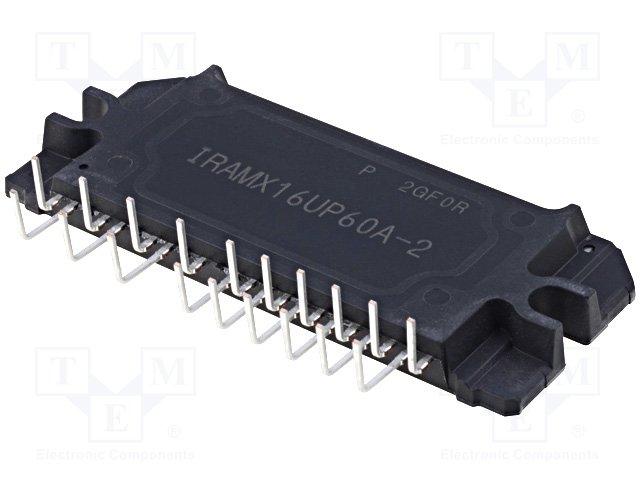

Nel disegno delle piste l'integrato inverter mi stà dando difficoltà, poichè dovendoci montare il dissipatore ho letto che và posto al bordo, ma dato che ho molto spazio non sarebbe possibile posizionare integrato inverter e dissipatore in una posizione piu' centrata cosi' posso far passare le piste avanti e dietro?
L\'Amministratore ha disattivato l\'accesso in scrittura al pubblico.

Primo progetto con Eagle 2 Anni 11 Mesi fa #7

  • peppe855
  • Avatar di peppe855
  • Offline
  • Fresh Boarder
  • Messaggi: 17
  • Karma: 0
Ho sistemato i componenti in questo modo (allego schematic e board Eagle professional v7.6.0) tenendo presente i consigli di tenere i condensatori e il dc-link molto prosimi all'integrato inverter (che a sua volta posso tenerlo lontano dal bordo non piu' di 2-3 cm), per i restanti componenti non ci sono grossi vincoli quindi si potrebbe scegliere una posizione piu' consona.
Le correnti in gioco sono modeste si parla a regime di 1,4A massimo e queste transitano tra i pin U,V,W del modulo inverter, morsettiera di uscita (alto a sx) e il dc-link, per i restanti componenti si parla di segnali di pilotaggio pwm.
Sarei davvero molto grato se qualcuno potesse darmi qualche consiglio o magari se non chiedo troppo cimentarsi ad un ipotesi di routing :) un grazie in anticipo saluti
Allegati:
Ultima modifica: 2 Anni 11 Mesi fa da peppe855. Motivo: Dimenticato di aggiungere allegato
L\'Amministratore ha disattivato l\'accesso in scrittura al pubblico.

Primo progetto con Eagle 2 Anni 11 Mesi fa #8

  • Claudio_F
  • Avatar di Claudio_F
  • Offline
  • Expert Boarder
  • Messaggi: 130
  • Ringraziamenti ricevuti 11
  • Karma: 0
Se lo monti in verticale deve esserci lo spazio per il dissipatore, quindi in prossimità non ci devono essere componenti che ostacolino. Altrimenti puoi usare una configurazione come allegato. Non so quanto è grande il dissipatore
Allegati:
L\'Amministratore ha disattivato l\'accesso in scrittura al pubblico.

Primo progetto con Eagle 2 Anni 11 Mesi fa #9

  • Claudio_F
  • Avatar di Claudio_F
  • Offline
  • Expert Boarder
  • Messaggi: 130
  • Ringraziamenti ricevuti 11
  • Karma: 0
avevo allegato l'immagine doppia, ecco l'altra
Allegati:
L\'Amministratore ha disattivato l\'accesso in scrittura al pubblico.
