Telecomando e Ricevitore IR

Ricky85
Autore della discussione
Anziano Utente

Di più

14 Anni 1 Mese fa - 14 Anni 1 Mese fa #1 da Ricky85

Telecomando e Ricevitore IR è stato creato da Ricky85

Telecomando e Ricevitore IR

Ecco i componenti principali e gli schemi elettrici:

Telecomando:

Micro PIC18F2520
Trasmettitore IR: Vishay TSAL7600 940nm
4 pulsanti per invio comandi

File allegato:

Nome del file: ir_transmitter.pdf
Dimensione del file:50 KB

Ricevitore:

Micro PIC18F4550
Ricevitore IR: OSRAM SFH 5110-36
4 led per visualizzazione comandi

File allegato:

Nome del file: ir_receiver.pdf
Dimensione del file:44 KB

Per quanto riguarda i software ho pensato si potesse fare così:

Telecomando:

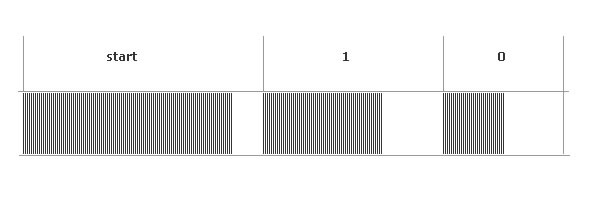

Ho bisogno di creare dei treni di impulsi a 36Khz di tre tipi diversi:
Trama di start
Trama per stato logico 1
Trama per stato logico 0

ho pensato di crearli nel seguente modo:

Trama di start: 8ms segnale alto, 1ms segnale basso
Trama 1: 4ms segnale alto, 2ms segnale basso
Trama 0: 2ms segnale alto, 2ms segnale basso

(dovrebbero essere circa i rapporti della codifica Sony)

Per creare il treno di impulsi potrei sfruttare il modulo CCP del PIC18F2520 per creare il segnale e giocando con i delay per gestire il susseguirsi di impulsi alti e impulsi bassi.

Ricevitore:

Qui sono ancora più annebbiato in quanto a idee...
potrei semplicemente leggere lo stato dell'ingresso ed utilizzando magari il timer0 per misurare la durata degli impulsi...

Intanto comincio a scrivere qualche riga di codice che potrebbe andare bene per il trasmettitore...

Ricky

Allegati:

Ultima Modifica 14 Anni 1 Mese fa da Ricky85.

Si prega Accesso o Crea un account a partecipare alla conversazione.

Ricky85
Autore della discussione
Anziano Utente

Di più

14 Anni 1 Mese fa - 14 Anni 1 Mese fa #2 da Ricky85

Risposta da Ricky85 al topic Re: Telecomando e Ricevitore IR

Finalmente ho ricevuto da RS il trasmettitore ed il ricevitore IR e sono riuscito a fare qualche prova...

per ora mi sono limitato a montare in modo "semplice" il circuito del trasmettitore ed alimentare il ricevitore giusto per rilevare con l'oscilloscopio che il segnale venga riconosciuto...

Ecco il codice di "test" del trasmettitore...

Code:

#include <p18f2520.h>
#include <pwm.h>
#include <timers.h>
#include <portb.h>
#include <delay.h>

#pragma config OSC = HS
#pragma config WDT = OFF
#pragma config LVP = OFF
#pragma config PBADEN = OFF

void main (void) {

	// Variabile per la pausa fittizia
	int i;

	// Periodo del segnale PWM
	unsigned char period;

	// Duty Cycle
	int duty_cycle = 249;

	LATA = 0b00000000;
	TRISA = 0b11111110;

	LATB = 0b00000000;
	TRISB = 0b11111110;

	LATC = 0b00000000;
	TRISC = 0b11111011;

	EnablePullups ();

	// Apro il TMR1 per il PWM
	OpenTimer2 (TIMER_INT_OFF & T2_PS_1_1 & T2_POST_1_1);

	// 36KHz
	period = 139;



	while (1){

		// Aggiorno il dutycycle
		SetDCPWM2 (duty_cycle);

		// Apro il moldulo PWM
		OpenPWM2(period);

		delay_ms (1000);

		ClosePWM2 ();

		delay_ms (200);

		OpenPWM2(period);

		delay_ms (200);

		ClosePWM2 ();

		delay_ms (100);

		OpenPWM2(period);

		delay_ms (200);

		ClosePWM2 ();

		delay_ms (100);

		OpenPWM2(period);

		delay_ms (200);

		ClosePWM2 ();

		delay_ms (100);


	}

}

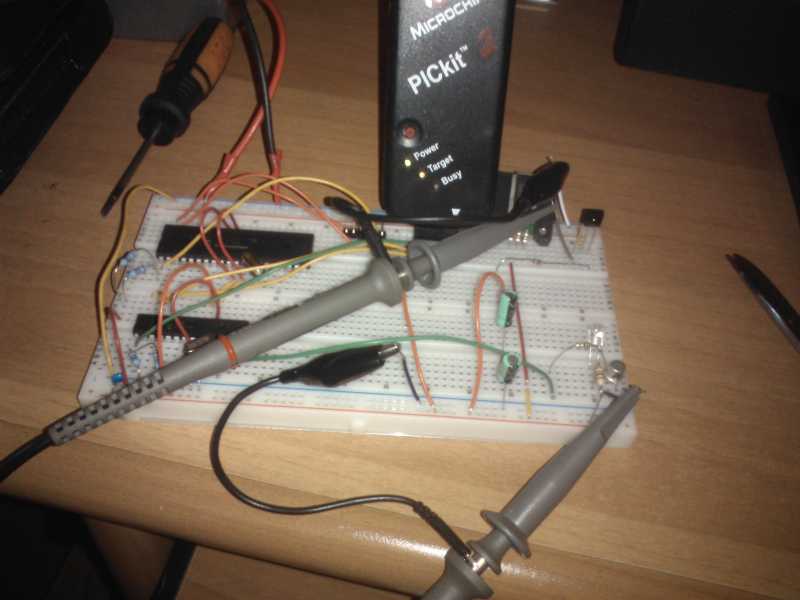

Ecco il circuito di prova...

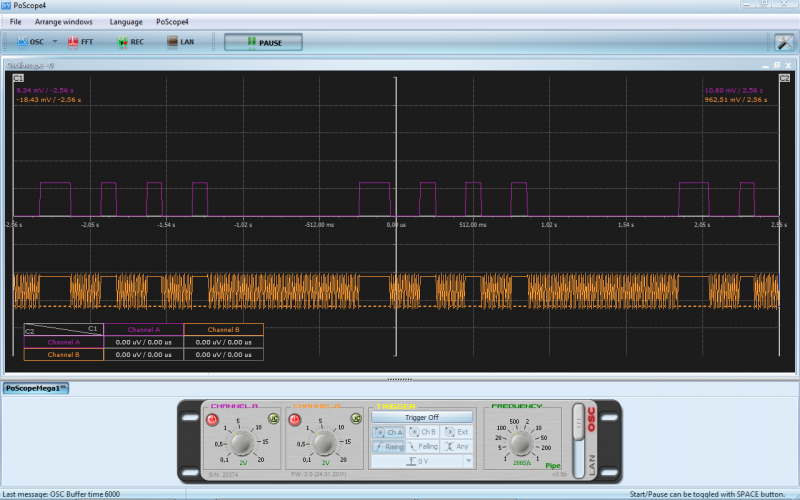

ed il risultato sull'oscilloscopio...

(Sul canale B il dato trasmesso e sul canale A il dato ricevuto)

Logicamente quando si trasmette alto si riceve basso e viceversa (il ricevitore è studiato apposta così) ma per invertire il segnale ci penserò via software

Ora arriva la parte difficile... "decifrare" che cosa si sta leggendo... non so se utilizzare i timer per capire "quanto tempo" sta su o giu il segnale oppure utilizzare altri metodi...

Allegati:

Ultima Modifica 14 Anni 1 Mese fa da Ricky85.

Si prega Accesso o Crea un account a partecipare alla conversazione.

Ricky85
Autore della discussione
Anziano Utente

Di più

14 Anni 1 Mese fa #3 da Ricky85

Risposta da Ricky85 al topic Re: Telecomando e Ricevitore IR

Ci ho passato la notte ma sono riuscito ad ottenere i risultati voluti...

Sono riuscito a far riconoscere al ricevitore "che cosa" gli viene detto...

Dopo la prima trama di "start" il ricevitore prende dato per dato e lo posiziona in un array, finita la trasmissione lo legge e di conseguenza esegue le operazioni dovute.

Allego i codici:

Trasmettitore

Code:

#include <p18f2520.h>
#include <pwm.h>
#include <timers.h>
#include <portb.h>
#include <delay.h>

#pragma config OSC = HS
#pragma config WDT = OFF
#pragma config LVP = OFF
#pragma config PBADEN = OFF

	// Periodo del segnale PWM
	unsigned char period;

//Prototipo di funzione
void High_Int_Event (void);

//Interrupt vector Alta priorità
#pragma code high_interrupt_vector = 0x08

void high_interrupt (void) {

	// Salto per la gestione dell'interrupt
	_asm GOTO High_Int_Event _endasm
	}

#pragma code

#pragma interrupt High_Int_Event

//Funzione per la gestione dell'interruzione
void High_Int_Event (void) {

	//Indice per l'antirimbalzo
	int i;

	// Controllo che l'interrupt sia stato generato da PORTB
	if (INTCONbits.RBIF == 1 ) {

		//Antirimbalzo
		for (i=0; i<10000; i++)	{
		}

		//Controllo la pressione del BT4

		if (PORTBbits.RB4 == 0) {

		// Start +5
		OpenPWM2(period);
		delay_ms (5);

		ClosePWM2();
		delay_ms (2);

		OpenPWM2(period);
		delay_ms (5);

		ClosePWM2();

		}

		if (PORTBbits.RB5 == 0) {

		// Start +3+2
		OpenPWM2(period);
		delay_ms (5);

		ClosePWM2();
		delay_ms (2);

		OpenPWM2(period);
		delay_ms (3);

		ClosePWM2();
		delay_ms (2);

		}



		// Resetto il flag d'interrupt per permettere nuove interruzioni //USARE SEMPRE// Per chiudere l'interrupt
		INTCONbits.RBIF = 0;
		}
	}




void main (void) {

	// Variabile per la pausa fittizia
	int i;



	// Duty Cycle
	int duty_cycle = 249;

	LATA = 0b00000000;
	TRISA = 0b11111110;

	LATB = 0b00000000;
	TRISB = 0b11111110;

	LATC = 0b00000000;
	TRISC = 0b11111001;

	EnablePullups();

	// Apro il TMR1 per il PWM
	OpenTimer2 (TIMER_INT_OFF & T2_PS_1_1 & T2_POST_1_1);


	// Abilita i resistori di pull-up sulla PORTB //USARE SEMPRE//
	EnablePullups();

	// Abilito le interruzioni su PORTB //USARE SEMPRE//
	INTCONbits.RBIE = 1;

	// Abilito modalità compatibile (di default vale già 0) //USARE SEMPRE//
	RCONbits.IPEN = 0;

	// Abilito l'interrupt globale //USARE SEMPRE//
	INTCONbits.GIE = 1;

	// Abilito l'interrupt periferiche //USARE SEMPRE//
	INTCONbits.PEIE = 1 ;

	// 36KHz
	period = 139;

	// Aggiorno il dutycycle
	SetDCPWM2 (duty_cycle);

	delay_ms (1000);
	delay_ms (1000);
	delay_ms (1000);


	while (1){


	}

}

Ricevutore:

Code:

#include <p18f4550.h>
#include <portb.h>
#include <pwm.h>
#include <timers.h>
#include <delay.h>

#pragma config FOSC = HS
#pragma config WDT = OFF
#pragma config LVP = OFF
#pragma config PBADEN = OFF

int data_rx[5] = {2,2,2,2,2};

//Prototipo di funzione
void High_Int_Event (void);

//Interrupt vector Alta priorità
#pragma code high_interrupt_vector = 0x08

void high_interrupt (void) {

	// Salto per la gestione dell'interrupt
	_asm GOTO High_Int_Event _endasm
	}

#pragma code

#pragma interrupt High_Int_Event

//Funzione per la gestione dell'interruzione
void High_Int_Event (void) {

	//Indice per l'antirimbalzo
	int i;

	// Controllo che l'interrupt sia stato generato da PORTB
	if (INTCONbits.RBIF == 1 ) {



		if (PORTBbits.RB5 == 0) {
			delay_ms (1);
				if (PORTBbits.RB5 == 0) {
				delay_ms (1);
					if (PORTBbits.RB5 == 0) {
					delay_ms (1);
						if (PORTBbits.RB5 == 0) {
						delay_ms (1);
							if (PORTBbits.RB5 == 0) {
							delay_ms (1);
								if (PORTBbits.RB5 == 1) {
								delay_ms (1);
									if (PORTBbits.RB5 == 1) {
									delay_ms (1);
									data_rx[0] = PORTBbits.RB5;
									delay_ms (1);
									data_rx[1] = PORTBbits.RB5;
									delay_ms (1);
									data_rx[2] = PORTBbits.RB5;
									delay_ms (1);
									data_rx[3] = PORTBbits.RB5;
									delay_ms (1);
									data_rx[4] = PORTBbits.RB5;


									}
								}
							}
						}
					}
				}
			}









		// Resetto il flag d'interrupt per permettere nuove interruzioni //USARE SEMPRE// Per chiudere l'interrupt
		INTCONbits.RBIF = 0;
	}

	}


void main (void){

	// Imposto PORTA tutti ingressi
	LATA = 0b00000000;
	TRISA = 0b11111110;

	// Imposto PORTB tutti ingressi
	LATB = 0b00000000;
	TRISB = 0b11111111;

	// Imposto PORTC tutti ingressi
	LATC = 0b00000000;
	TRISC = 0b11111111;

	// Imposto PORTD tutte uscite
	LATD = 0b00000000;
	TRISD = 0b11111111;

	// Imposto PORTE tutti ingressi
	LATE = 0b00000000;
	TRISE = 0b11111111;

	// Abilita i resistori di pull-up sulla PORTB //USARE SEMPRE//
	EnablePullups();



	// Abilito le interruzioni su PORTB //USARE SEMPRE//
	INTCONbits.RBIE = 1;

	// Abilito modalità compatibile (di default vale già 0) //USARE SEMPRE//
	RCONbits.IPEN = 0;

	// Abilito l'interrupt globale //USARE SEMPRE//
	INTCONbits.GIE = 1;

	// Abilito l'interrupt periferiche //USARE SEMPRE//
	INTCONbits.PEIE = 1 ;



	// Ciclo infinito
	while(1){




					if (data_rx [0] == 0){
						if (data_rx [1] == 0){
							if (data_rx [2] == 0){
									if (data_rx [3] == 0){
											if (data_rx [4] == 0){
											LATAbits.LATA0 = 1;
											delay_ms(1000);
											LATAbits.LATA0 = 0;
											data_rx [0] = 2;
											data_rx [1] = 2;
											data_rx [2] = 2;
											data_rx [3] = 2;
											data_rx [4] = 2;
											}
										}
									}
								}
							}

					if (data_rx [0] == 0){
						if (data_rx [1] == 0){
							if (data_rx [2] == 0){
									if (data_rx [3] == 1){
											if (data_rx [4] == 1){
											LATAbits.LATA0 = 1;
											delay_ms(100);
											LATAbits.LATA0 = 0;
											delay_ms(100);
											LATAbits.LATA0 = 1;
											delay_ms(100);
											LATAbits.LATA0 = 0;
											delay_ms(100);
											LATAbits.LATA0 = 1;
											delay_ms(100);
											LATAbits.LATA0 = 0;
											delay_ms(100);
											data_rx [0] = 2;
											data_rx [1] = 2;
											data_rx [2] = 2;
											data_rx [3] = 2;
											data_rx [4] = 2;
											}
										}
									}
								}
							}
	}
}

Non fate casp a "come" è strutturato il codice, lo ottimizzerò a breve in modo da gestire meglio il tutto...

Il prossimo passo è sfruttare la modalità SLEEP del PIC18F2520 (quello del nostro telecomando) in modo da migliorare i consumi (logicamente non posso permettermi di cambiare pila ogni 2 giorni al telecomando).

Si prega Accesso o Crea un account a partecipare alla conversazione.

Mauro Laurenti
Moderatore

Di più

14 Anni 1 Mese fa #4 da Mauro Laurenti

Risposta da Mauro Laurenti al topic Re: Telecomando e Ricevitore IR

Complimenti,

in poco tempo stai tirando su un bel progetto completo di codici.
Non ho capito ancora cosa fai visto che non ti sei presentato alla sezione chi sono!
...mi sembra che tu sappia il fatto tuo e non la racconti tutta!

Saluti,

Mauro

Si prega Accesso o Crea un account a partecipare alla conversazione.

Ricky85
Autore della discussione
Anziano Utente

Di più

14 Anni 1 Mese fa - 14 Anni 1 Mese fa #5 da Ricky85

Risposta da Ricky85 al topic Re: Telecomando e Ricevitore IR

Mauro Laurenti ha scritto: Complimenti,

in poco tempo stai tirando su un bel progetto completo di codici.
Non ho capito ancora cosa fai visto che non ti sei presentato alla sezione chi sono!
...mi sembra che tu sappia il fatto tuo e non la racconti tutta!

Saluti,

Mauro

Ciao Mauro,

grazie per i complimenti ^^

Sono appena agli inizi in questo mondo dei PIC ma... ho la fortuna di apprendere in fretta ^^

Chiedo venia per la mancata presentazione... l'avevo scritta ed inviata ma era "morta" l'adsl durante l'invio... probabilmente non ha fatto in tempo... la riscrivo subito!

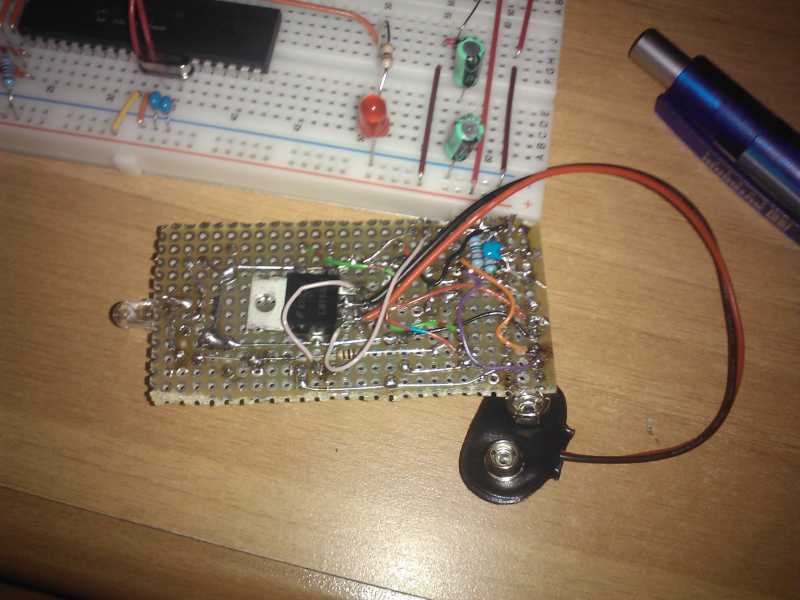

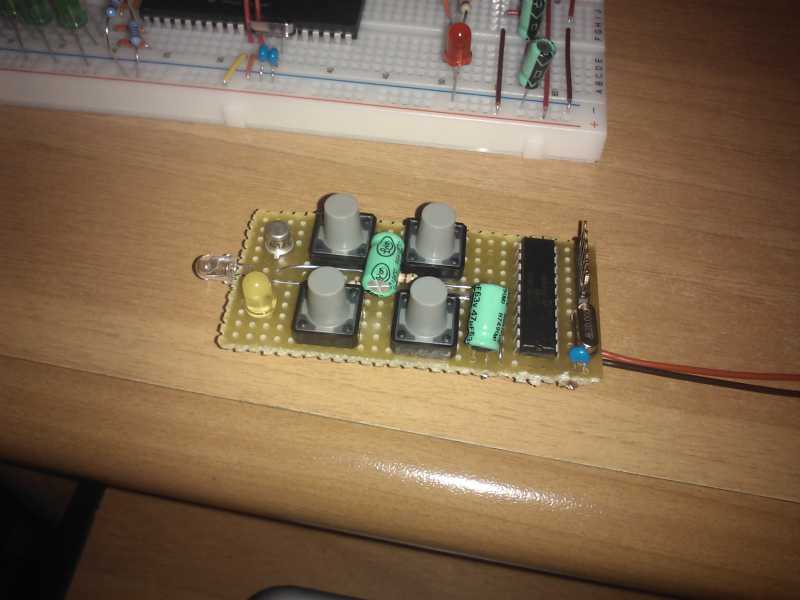

Ho finito giusto ora di saldare su millefori il prototipo del telecomando... ma attualmente sono arenato nel problema dello "sleep" non ho trovato grandi informazioni in giro e non sono ancora riuscito a capire come gestirlo...
