FREEDOM II Gestione LCD
- Fendo
- Autore della discussione
- Giovane Utente
-
- StefA
-
- Moderatore
-
12 Anni 6 Mesi fa #2
da StefA
..avevano magari fatto lo sgambetto al ka, ma il sangue restava sempre più denso dell'acqua.. [cit.]
Risposta da StefA al topic Re: FREEDOM II Gestione LCD
quando il display viene inizializzato, sicuramente gli viene detto anche come lo si comanderà.
Leggendo la libreria LCD_44780.c si può vedere...
tutti i SendCommand sono le varie impostazioni per inizializzare il display.

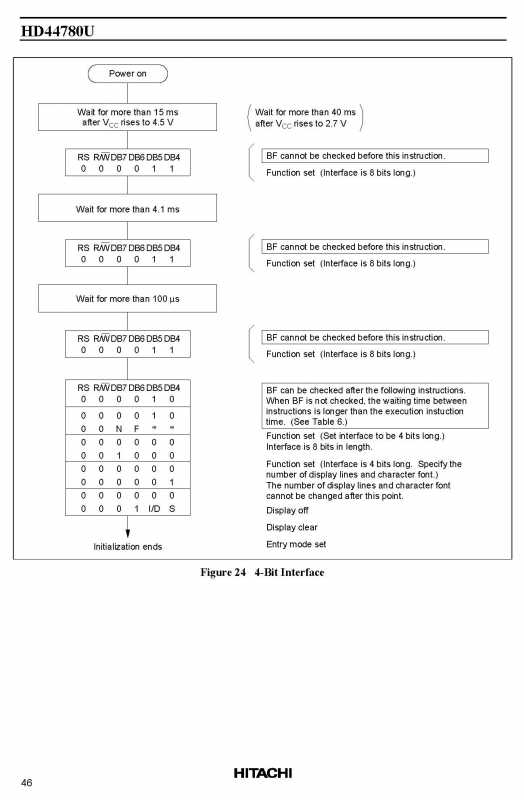

L'inizializzazione è spiegata anche nel datasheet...
mi sono un po' perso negli ultimi comandi..Mauro puoi spiegarci quali usi?
Grazie.
Ste
Leggendo la libreria LCD_44780.c si può vedere...
Code:
//************************************************************
// OpenLCD Implementation
//************************************************************
void OpenLCD(unsigned char quartz_frequency) {
setQuartz (quartz_frequency);
LCD_RS = 0x00;
LCD_E = 0x00;
LCD_RW = 0x00;
delay_ms (100);
SendCommand (0,0,1,1);
delay_ms (5);
SendCommand (0,0,1,1);
delay_ms (5);
SendCommand (0,0,1,1);
delay_ms (5);
SendCommand (0,0,1,0);
SendCommand (0,0,1,0);
SendCommand (1,0,0,0);
SendCommand (0,0,0,0);
SendCommand (1,1,1,0);
CursorLCD (0,0);
ClearLCD ();
}
L'inizializzazione è spiegata anche nel datasheet...
mi sono un po' perso negli ultimi comandi..Mauro puoi spiegarci quali usi?
Grazie.
Ste
..avevano magari fatto lo sgambetto al ka, ma il sangue restava sempre più denso dell'acqua.. [cit.]
Si prega Accesso o Crea un account a partecipare alla conversazione.
- Fendo
- Autore della discussione
- Giovane Utente
-
- Mauro Laurenti
-
- Moderatore
-
- StefA
-
- Moderatore
-
12 Anni 5 Mesi fa #5
da StefA
..avevano magari fatto lo sgambetto al ka, ma il sangue restava sempre più denso dell'acqua.. [cit.]
Risposta da StefA al topic Re: FREEDOM II Gestione LCD
confused...

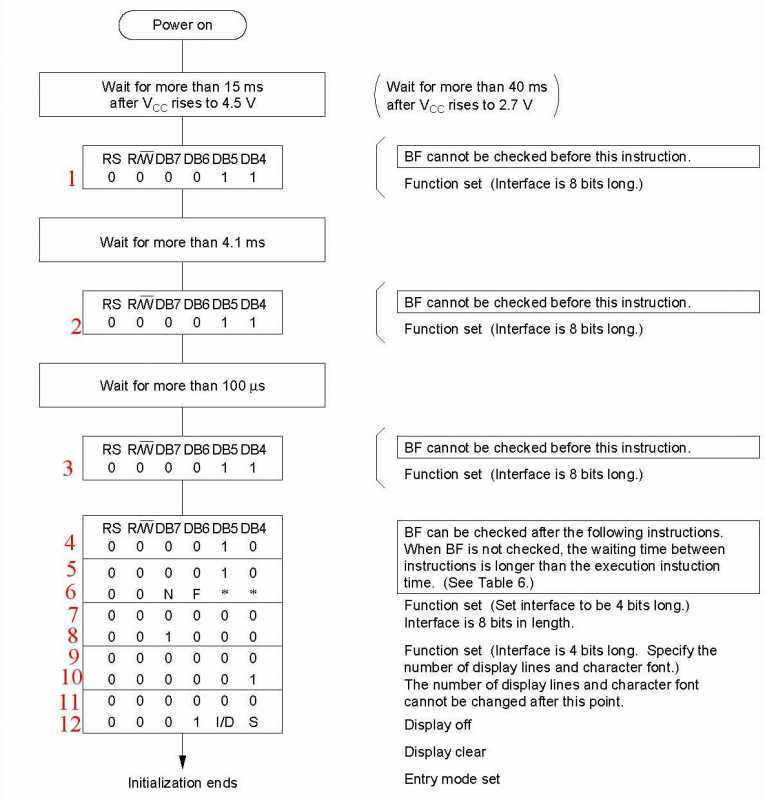

con estrema pazienza potresti indicarmi quali sono le istruzioni che usi? Tra 8bit, 4 bit e tutto il resto mi sto complicando la vita...
basterebbe che mi indicassi le lettere a che numeri corrispondono e che funzione fa, dato che il datasheet scrive tutto insieme)
Grazie.
Ste
con estrema pazienza potresti indicarmi quali sono le istruzioni che usi? Tra 8bit, 4 bit e tutto il resto mi sto complicando la vita...
Code:
delay_ms (100);
A SendCommand (0,0,1,1);
delay_ms (5);
B SendCommand (0,0,1,1);
delay_ms (5);
C SendCommand (0,0,1,1);
delay_ms (5);
D SendCommand (0,0,1,0);
E SendCommand (0,0,1,0);
F SendCommand (1,0,0,0);
G SendCommand (0,0,0,0);
H SendCommand (1,1,1,0);
Grazie.
Ste
..avevano magari fatto lo sgambetto al ka, ma il sangue restava sempre più denso dell'acqua.. [cit.]
Si prega Accesso o Crea un account a partecipare alla conversazione.
