Regolatore switching per alimentazione TV LG

Buongiorno a tutti,

purtroppo ho un problema con un televisore LG: da un momento all'altro ha smesso di funzionare. Questa televisione ha un alimentatore esterno che gli fornisce i 24V e poi internamente genera le varie tensioni che gli servono. Ho provato a capire un po' la catena delle alimentazione e questa è la mia interpretazione:
i 24V arrivano ad un primo integrato che genera una tensione di alimentazione per un microcontrollore, quest'ultimo va poi ad abilitare tramite un segnale di enable gli altri regolatori che generano tutte le tensioni necessarie. Secondo me il problema è proprio sul primo integrato della catena perchè:
- si scalda molto nonostante sia un package molto piccolo
- la tensione che da in uscita è una specie di sinusoide di ampiezza 200mV che va in ingresso ad un MP2212DN che accetta da 3V ai 16V.

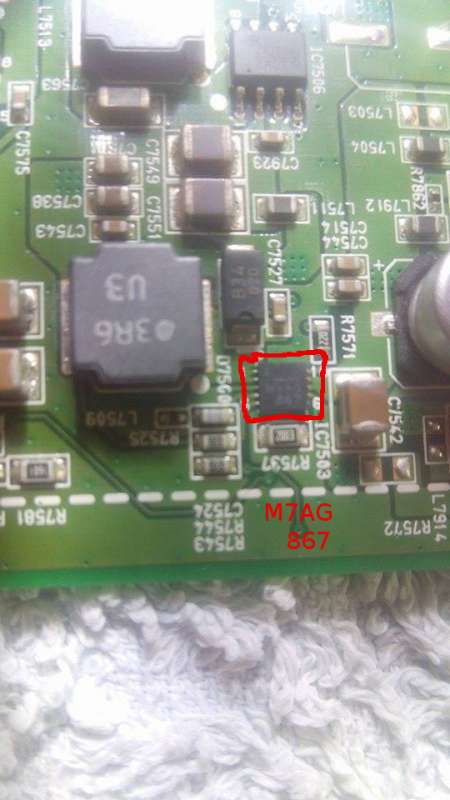

Da ciò io penso che il problema risieda in quell'integrato. Il fatto è che ho provato a cercare il nome su internet, ma non ho avuto nessun risultato. Sopra c'è scritto M7AG e poi a capo 867, come posso rintracciarlo? E' evidente che è un regolatore switching per via della circuiteria che ha intorno, ed è anche sicuramente step-down. Ha 10 pin.
Qualcuno ha qualche suggerimento su come potrei trovare questo M7AG867?

Grazie in anticipo

Ciao Borleg
ci sai dire il modello esatto della tv?

Certamente,
Si chiama LG 22LE3308

Ciao
il componente che cerchi dovrebbe essere questo
www.sparepartsmarket.com.au/LG/ean609930...ic7503-p-126755.html

qui sotto metto il datasheet
www.monolithicpower.com/DesktopModules/D...t/getDocument?id=378

è un MP4460DQ
e come dicevi tu si tratta proprio di uno step-down
ho cercato anche lo schema di questo tv ma non sono riuscito a trovarlo gratis
dalle ricerche che ho effettuato dovrebbe trattarsi di uno chassis LD01A ma non ne sono sicuro di solito il modello dello chassis è stampato o direttamente su una della schede o su un etichetta

tienici aggiornati
ciao
Andrea

Sembra proprio lui!! La piedinatura è la stessa ed anche le resistenze del feedback hanno valori compatibili con quelli indicati nel datasheet! Ma come hai fatto a trovarlo? Io lo avrò cercato 1 ora.

Da quel che vedo dovrebbe avere in uscita una tensione di 3.6V a partire da 24V. Sostituirlo sembra un po' complesso visto che ha i pin sotto, credo mi convenga fare uno stampatino e bypassarlo. Ho visto che la Texas fa anche dei Simple Switcher con anche l'induttore integrato, magari potrei usare uno di quelli per fare prima.

Grazie mille Andrea!
