RS232 Terminal

Valutazione attuale:  / 21
ScarsoOttimo

The RS232 protocol is a quite old standard, nevertheless it is far from being obsoleted. Many embedded systems still rely on that protocol as easy and powerful tool for debugging and data exchange. For instance Linux based embedded systems often use it as backdoor terminal for debugging. The USB standard could not ignore the hegemony of its hold predecessor, hence, within the CDC class (Communication Device Class) defined in the USB standard, there is a portion of it dedicated to the RS232 emulation.  Many systems, even if are complying with USB standard are actually designed to handle a virtual RS232 communication port. Data exchange with such devices can still be performed using the old tools for RS232. One of the most used program is without any doubts HyperTerminal, designed by Microsoft and included with all the Windows distributions...till Windows XP. HyperTerminal disappearance let other free programs,  to take over. Even if it seams that there is no room any longer for RS232 free tools, whoever has used any of those, would have been glad having on hands more features, normally provided only by commercial Software.

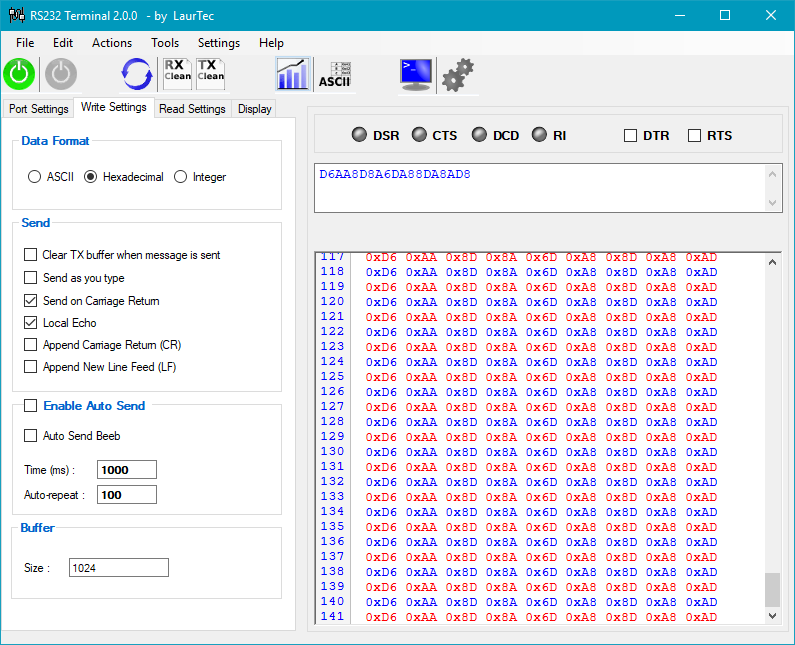

Transmitting and reading data in HEX format, sending multiple word packets, Data Parsing, auto send, data formatting, are some of the features that come with RS232 Terminal, making it one of the most flexible tool for RS232 debugging...and all come for Free.



RS232 Terminal



File Type Download File   Version Last Update Description

Formato File pdf Download
2.0 5. May 2017 Documentation

Formato File zip

Download
2.0.0 5. May 2017 Software and Documentation









Commenti

Mauro Laurenti
0 #10 RE: RS232 TerminalMauro Laurenti 2017-06-05 16:40
Grazie per i dettagli aggiuntivi.
Vediamo che cosa riesco ad aggiungere nella prossima versione.

Saluti,

Mauro
Rieccomi
0 #9 RE: RS232 TerminalRieccomi 2017-06-04 07:06
Mauro, intanto grazie per il tuo interessamento al mio commento.La richiesta scaturisce dal mio interesse per il controllo dei modelli ferroviari orami sempre piu' sottomessi' all'elettronica .In particolare esistono diversi sistemi proprietari, ma "disclosed" ufficialmente dai proprietari o promotori che trasmettono informazioni su piccole reti di controllo.La Digitrax (questa e tutti marchi di seguito riportati sono registrati) invia sul "LOCONET" messaggi di 8 bits,1S,1P,N, a 16666 bits/s ( vedi pag. 3 del Personal Edition scaricabile dal loro sito). I messaggi sono a 2,4 6 o lunghezza autoreferenziat a con ultimo byte XOR dei precedenti...ec co perche' la mia richiesta e la risposta al tuo quesito, per avere uno strumento "quick and dirty" sniffaggio/coma ndo senza allestire convertitori.Po i..il feedback delle loco nel sistema DCC puo' essere in pacchettini a 250Kbits/s. (specifiche NMRA per sistema RAILCOM sviluppato da LENZ ELEKTRONIK Gmbh).Caratteri dispon. finiti..saluti, Carlo
Mauro Laurenti
0 #8 RE: RS232 TerminalMauro Laurenti 2017-06-02 11:50
il CRC e' una buona idea, era nella todo list. Nel tuo caso quale pensi possa essere la dimensione tipica dei pacchetti dati? oltre allo xor che altri algoritmi utilizzeresti?
Il check byte per come lo pensavo andrebbe anche scelto di 1-2 byte, vedi altri casi?

Per il bitrate non standard e' un problema visto che quelli supportati dipendono in realta' dal PC su cui gira la GUI, quindi quelli "strani" non sono supportati. A quali IC fai riferimento che fanno uso i bit rate che hai menzionato?

Saluti,

Mauro
Rieccomi
0 #7 Ganzo anche questo...ma...Rieccomi 2017-06-01 09:33
Hi! Fatto bene!ma...sareb be possibile...
1) se devo scrivere alcuni dati...es 3 esadecimali..ag giungere un chekbyte magari calcolato come xor dei precedenti (si posso calcolarlo a parte ed aggiungerlo nella macro, ma cosi' sarebbe piu' agevole)
2) alcuni device usano velocita' non standard ( es. 16666 b/s o 68500 b/s etc.)..sarebbe possibile avere un selettore velocita'"free" ?
Mauro Laurenti
0 #6 RE: RS232 TerminalMauro Laurenti 2017-05-26 08:29
Salve Peppino,

purtroppo il tempo che dovrei investire per avere la doppia versione sarebbe troppo per cui per i software ho dato la precedenza alla versione in inglese.
Ne sto sviluppando un altro che sara' sempre in inglese. I tutorial rimarranno prevalentemente in italiano ed eventualmente in doppia lingua.

Saluti,

Mauro
peppino53
0 #5 rs232 terminalpeppino53 2017-05-25 12:31
la richiesta di documentazione in italiano non era per me che l'inglese tecnico lo mastico un poco. era per coloro che non lo conoscono e , sfiduciati abbandonano l'impresa.
è vero che l'inglese è una lingua internazionale ma molti siti italiani hanno la doppia lingua : versione sito in italiano e in inglese.
non parliamo della esterofilia che porta ad utilizzare (non è il tuo caso) nei propri discorsi termini esteri per far sfoggio della propria "cultura".
un caro saluto da peppino.
Mauro Laurenti
0 #4 RE: RS232 TerminalMauro Laurenti 2017-05-24 12:35
Per il software probabilmente scrivero' solo la documentazione in inglese, per mantenere lo stesso piu' "internazionale".
Probabilmente per le cose che non dovessero essere chiare puoi usare google traduttore o chiedere sul Forum.

Saluti,

Mauro
peppino53
0 #3 rs232 terminalpeppino53 2017-05-24 11:39
in italiano c'è una versione?

saluti
peppino
Mauro Laurenti
0 #2 RE: RS232 TerminalMauro Laurenti 2017-05-21 19:26
Perfetto, se hai feedback fammi sapere.

Saluti,

Mauro
gigio
0 #1 RS232gigio 2017-05-20 12:16
OTTIMO LAVORO ;-)
