Alimentatore da banco controllabile da PC

Valutazione attuale:  / 18
ScarsoOttimo

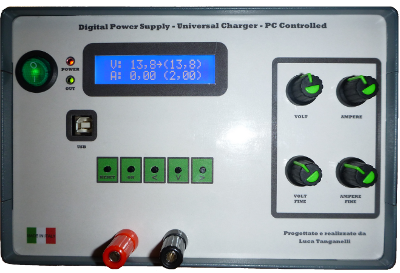

Un alimentatore da banco è uno strumento che dovrebbe essere presente in ogni laboratorio, sia esso di un professionista o di un hobbista. Il progetto presentato rappresenta un passo in avanti rispetto al tipico alimentatore a tensione fissa o variabile, infatti sono  presenti controlli e funzioni tipiche degli alimentatori professionali. L'alimentatore può essere inoltre collegato al PC via USB al fine di ottenere maggiore flessibilità per ogni applicazione. La scheda tecnica mostra ogni dettaglio degli schemi elettrici. Il progetto  è  supportato inoltre da tutti i file per realizzare i PCB in casa.



Autore: Luca Tanganelli





Specifiche

Alimentazione : 220VAC 50Hz
Tensione in uscita: regolabile da 0V a 30V
Corrente massima erogabile: 5A
Limitazione corrente: regolabile da 0A a 5A
Tolleranza indicatore: ±1%
Dimensioni: 131 x 203 x 279
Peso: 5 Kg





















Tipo File Scarica File Versione Descrizione

Formato File pdf Download 1.0

Scheda tecnica



Formato File zip

Download 1.0 Firmware

Formato File zip

Download 1.0 Schemi e PCB (File formato Eagle CAD)
