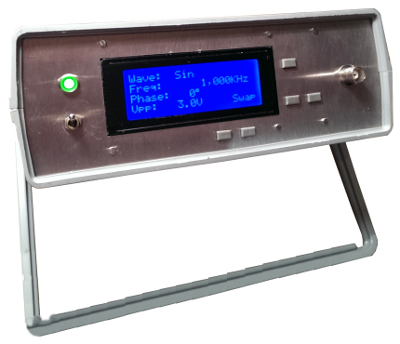

Generatore di Funzioni DDS - 5MHz

Valutazione attuale:  / 13
ScarsoOttimo

Un generatore di funzioni permette di testare e approfondire ogni applicazione elettronica, sia essa analogica o digitale. Lo strumento presentato, grazie all'utilizzo dell'integrato AD9833 permette di generare forme d'onda sinusoidali, quadre e triangolari a frequenza e fase variabili. L'intervallo di frequenza permette di supportare applicazioni audio, video e test di sistemi sia analogici che digitali, quali per esempio filtri audio, video o amplificatori audio.

Autore: Ivo Colleoni



Specifiche

  • Alimentazione : 220Vac (traformatore interno).
  • Assorbimento : n.a.
  • Frequenza operativa: 1Hz-5MHz con passo di 1Hz.
  • Impedenza di uscita: 50Ω
  • Fase : Regolabile con passo 45°.
  • Sweep : Doppia impostazione da 1Hz a 1MHz o 20Hz a 44KHz.
  • Ampiezza : 8 passi fissi da 0.2V a 5Vpp (per onda quadra da 0.3V a 14vpp).
  • Interfaccia : Display alfanumerico 20x4 (con retroilluminazione regolabile dall'utente).
  • Controllo : Tastiera 5 tasti con funzioni variabili.
  • Memoria : Salvataggio delle impostazioni in EEPROM.





































Tipo File Scarica File Versione Descrizione

Formato File pdf Download 1.0

Scheda tecnica

Formato File zip

Download 1.0 Materiale di supporto e Firmware







Commenti

rompipelotas
0 #8 bravissimo!!rompipelotas 2020-04-12 07:56
very good!!!
Bandini
0 #7 RE: Generatore di Funzioni DDS - 5MHzBandini 2014-02-14 05:33
Veramente un gran bel lavoro! Chissà se troverò mai il tempo per realizzarlo!

Ottimo!
tuxology
0 #6 Ottimo progettotuxology 2014-01-26 14:43
Complimenti per il progetto e in particolare per l'articolo, portato avanti in questo modo il tutto è veramente istruttivo.
Grazie mille!
Francesco V.
firstcolle
0 #5 RE: Generatore di Funzioni DDS - 5MHzfirstcolle 2013-12-23 13:23
Citazione PATO65:
Una sola curiosità..dove hai trovato i cappucci dei pulsanti visto che hai usato dei pulsanti da stampato e pure smd? e come vengono tenuti dal pannello?


I pulsanti li ho recuperati da un vecchio telecomando (grazie a mio padre che non butta mai nulla..) in rete non avevo trovato nulla che faceva al caso mio. Sono semplicemente infilati nei fori del pannello e tenuti fermi dal pcb con i pulsanti smd saldati. non escono davanti perchè dietro hanno una base leggermente piè grande.
PATO65
0 #4 ComplimentiPATO65 2013-12-23 10:42
Come da titolo....compl imenti, gran bel progetto.
Una sola curiosità...... ..dove hai trovato i cappucci dei pulsanti visto che hai usato dei pulsanti da stampato e pure smd? e come vengono tenuti dal pannello?
fer_ver
0 #3 Regalo di Natalefer_ver 2013-12-22 16:46
Bella realizzazione e spiegazione, è un ottimo regalo di Natale per tutti gli utenti di Laurtec. Adesso che hai completato il progetto goditi i complimenti !.... e pensa al prossimo :P
firstcolle
0 #2 RE: Generatore di Funzioni DDS - 5MHzfirstcolle 2013-12-22 16:22
Citazione Kopernico:
Se mi permetti qualche osservazione, ( opinione personale ) avrei adottato un rotary encoder al posto dei pulsanti. Come mai non hai usato un connettore al posto della piattina saldata tra il display e la mother board?
In quanto tempo hai completato il lavoro?


Ogni critica e suggerimento sono sempre ben accetti!
Il rotary encoder era previsto ma dopo averlo provato ho deciso di abbandonare tale soluzione (per passare da 1Hz a 5Mhz ad incremento unitario ci voleva veramente tanto tempo, avrei potuto impostare sempre con l'encoder cifra per cifra come faccio ora con i tasti, ma a questo punto l'encoder era più un abbellimento che una soluzione utile).
Tra la scheda e l'LCD c'è un connettore, la piattina è saldata solamente dal lato LCD.
Dall'idea al progetto finito ci ho messo circa 6 mesi.. prendendomela con calma e spesso abbandonando per qualche giorno con l'idea di non completarlo.. :lol:
Ferdinando
0 #1 Ottimo progettoFerdinando 2013-12-22 14:40
Complimenti. Il progetto e' ben fatto e molto professionale. Se mi permetti qualche osservazione, ( opinione personale ) avrei adottato un rotary encoder al posto dei pulsanti. Credo che avrebbero dato un tocco più moderno allo strumento. Ottimo il cablaggio interno e il CS. Come mai non hai usato un connettore al posto della piattina saldata tra il display e la mother board? E le colonnine in metallo per supporto ai CS. (Critiche puramente costruttive ;-) )
In quanto tempo hai completato il lavoro?
Complimenti ancora!!!!
