Progetto di un Orologio Digitale

Valutazione attuale:  / 9
ScarsoOttimo

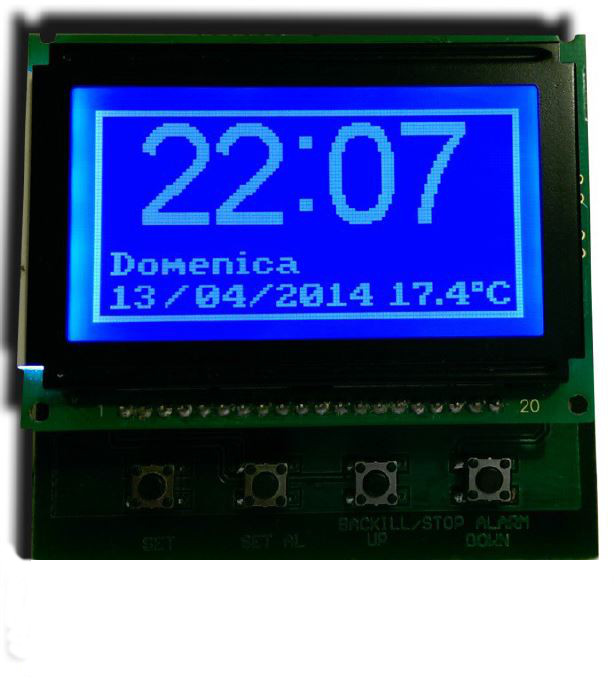

L'orologio digitale presentato, grazie all'utilizzo di un display grafico permette di visualizzare ora, data e temperatura sulla stessa videata. Le dimensioni dei caratteri lo rendono idoneo per l'utilizzo in ambienti come un laboratorio, palestra, cucina, o altro luogo dove una facile lettura del display e l'informazione della temperatura possono tornare utili. Grazie alla retroilluminazione del display e alla funzione di sveglia, il progetto può tornare utile anche come allarme. La disponibilità del codice sorgente permette anche il cambio dello stesso, fornendo la possibilità di adattarlo alle proprie esigenze.

Autore: Ivo Colleoni

Progetto Orologio Digitale

Specifiche

  • Alimentazione : 7VDC - 15VDC.
  • Assorbimento : 150mA (dipende dal modello GLCD)
  • Sensore temperatura: 0-40°C, ±1°C.
  • Allarme: Sveglia settimanale















Tipo File   Scarica File Versione Ultimo Aggiornamento Descrizione

Formato File pdf   Download 1.0 19 Gennaio 2015

Scheda tecnica

Formato File zip

  Download 2.6 19 Gennaio 2015 Firmware associato al progetto - versione 2.6

Formato File zip

  Download 2.6 19 Gennaio 2015 File HEX associati al progetto - versione 2.6

Formato File zip

  Download 2.4 18 Maggio 2014 Firmware associato al progetto - versione 2.4

Formato File zip

  Download 2.4 18 Maggio 2014 Firmware modificato per la scheda di sviluppo Freedom II

Formato File zip

  Download 1.0 18 Maggio 2014 Schema elettrico e PCB











Commenti

Mauro Laurenti
0 #11 RE: Progetto di un Orologio DigitaleMauro Laurenti 2015-09-26 16:13
Ciao Ivo,

ti rimando ad una domanda sul Forum relativa al tuo progetto"

http://www.laurtec.it/forum/17-programmazione-microcontrollori-8-bit/8013-l-orologio-di-fristcolle#15707

Saluti,

Mauro
Mauro Laurenti
0 #10 RE: Progetto di un Orologio DigitaleMauro Laurenti 2015-01-20 11:45
Ciao Ivo,

nella nuova versione del software ho messo un Read_Me file con i dettagli delle modifiche.
...anche se molti lo interpreteranno come non leggermi! :)

Se fai una bella immagine come quella sopra, l'aggiungo per far rendere meglio l'idea dell'orologio analogico.

...ottimo lavoro!
Anche se non ti ho convinto a fare l'immagine!

Saluti,

Mauro
firstcolle
0 #9 Infofirstcolle 2015-01-20 07:49
Grazie mille a Mauro per la disponibilità!

Change log 2.6:

- Libreria GLCD_KS01108B v.1.3
Inserita in tutte le funzioni di scrittura caratteri variabile ON/OFF per scrittura in negativo su sfondo acceso
Aggiunta funzione di tracciamento linea da punto x,y a punto x,y e da punto + angolo
Aggiunta funzione di tracciamento cerchi

- Firmware 2.6 DIGITAL
Adattato a libreria GLCD 1.3
Sostituito lampeggio in SetUp con scrittura negativa
Migliorate costanti indirizzi posizione scritte e aggiunte costanti indirizzi BOX scritte

- Firmware 2.6 ANALOG
Miglioramenti inclusi in 2.6 DIGITAL
Layout analogico con lancette bastate sulle nuove funzioni della libreria GLCD

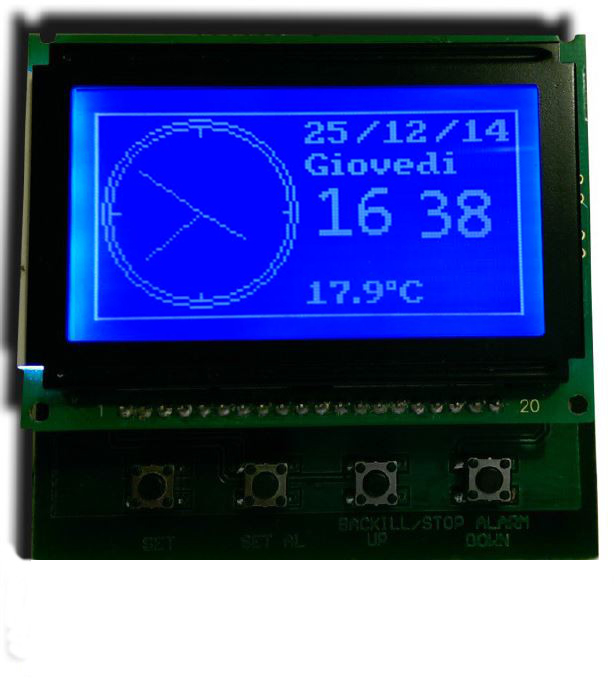

Anteprima firmware con interfaccia analogica:
Tom
0 #8 Bello!Tom 2014-11-15 19:20
Progetto davvero carino, complimenti :-)
fer_ver
0 #7 PCBfer_ver 2014-05-20 11:20
E' vero di tutorial sui PCB ce ne sono molti ma tu hai trovato il giusto compromesso tra tempo di esposizione, temperatura e dosaggio dello sviluppo e dell'acido e scelta della vernice protettiva ;-) . Complimenti ancora e non solo per il PCB.
firstcolle
0 #6 RE: Progetto di un Orologio Digitalefirstcolle 2014-05-19 08:19
Citazione fer_ver:
Ma stai dicendo che il PCB l'hai realizzato " in casa" ? :sad:
Se è così non ti rimane che scrivere un tutorial sulla realizzazione dei PCB.

Si, fatto in casa.. beh dai non credo ci sia bisogno di un tutorial, se ne trovano già tanti online..
fer_ver
0 #5 PCBfer_ver 2014-05-19 07:01
Ma stai dicendo che il PCB l'hai realizzato " in casa" ? :sad:
Se è così non ti rimane che scrivere un tutorial sulla realizzazione dei PCB.
firstcolle
0 #4 RE: Progetto di un Orologio Digitalefirstcolle 2014-05-19 06:40
Grazie mille a tutti!
ovviamente ogni suggerimento è ben accetto, anzi, sicuramente avrete molti consigli da darmi dal punto di vista del codice, è il mio primo programma in C.

@Kopernico: il PCB non è proprio profesisonale, è fotoinciso e poi trattato con una vernice protettiva.. Per la batteria di backup ci ho pensato troppo tardi e alla fine non l'ho messa. Tieni comunque presente che l'orologio è nato dal fatto di dover testare e sviluppare la libreria per GLCD, quindi non ho focalizzato l'attenzione sull'orologio in se...
