Alimentatore variabile 1.25V-24V, 1A

Valutazione attuale: 4 / 5

In ogni laboratorio non può mancare un alimentatore stabilizzato. In particolare, ogni sistema elettronico ha bisogno di un’alimentazione, e a seconda dei casi, il range di tensione, corrente e quindi potenza necessaria, può variare. Gli alimentatori a tensione fissa, presentati nel progetto PJ2007 permettono di realizzare alimentatori dedicati o avere l’opzione per tensioni comuni, quali 3.3V, 5V, 12V con schede già montate. Sebbene il progetto PJ2007 offra anche altri valori di tensione, l’alimentatore variabile permette di raggiungere lo scopo con un solo sistema. Infatti è possibile impostare la tensione positiva in un range molto ampio, da 1.25V a 24V e supportare una corrente fino ad 1A. Il progetto  PJ2008 supporta inoltre sia l’opzione con potenziometro, al fine di realizzare un alimentatore da banco, che con trimmer multi-giri, permettendo di realizzare alimentatori dedicati, come per i progetto  PJ2007, ma tensione impostabile ad un qualunque valore nel range supportato.



PCBWay

progetto sponsorizzato da PCBWay

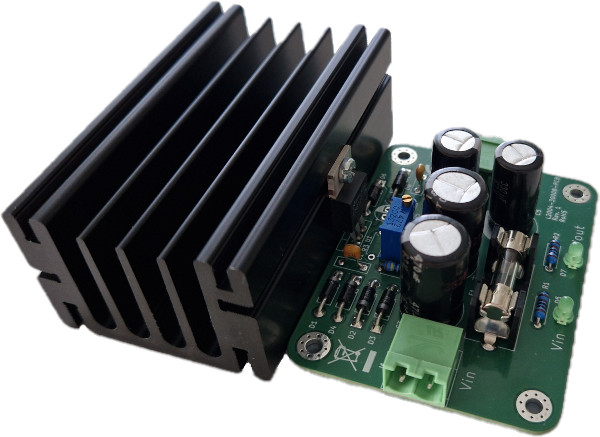

Alimentatore stabilizzato variabile 1A

Specifiche

  • Alimentazione Vin (LM317) : 32V max
  • Alimentazione Vin (LM1085) : 28V max
  • Vout : 1.25V - 24V
  • Carico : 1A max (vedere il paragrafo sull’analisi termica e fusibile)
  • Temperatura Ambiente: 0-45ºC
  • Dimensioni : 68 x 53 mm
  • Part Number : PJ2008-KIT-U (KIT da assemblare)
  • Versione : 1
Richiedi il KIT





Tipo File Scarica File Versione Ultimo Aggiornamento Descrizione



Formato File pdf

Download 1.0 24 Settembre 2024 Manuale utente
