Orologio con display 7 segmenti

Valutazione attuale:  / 4

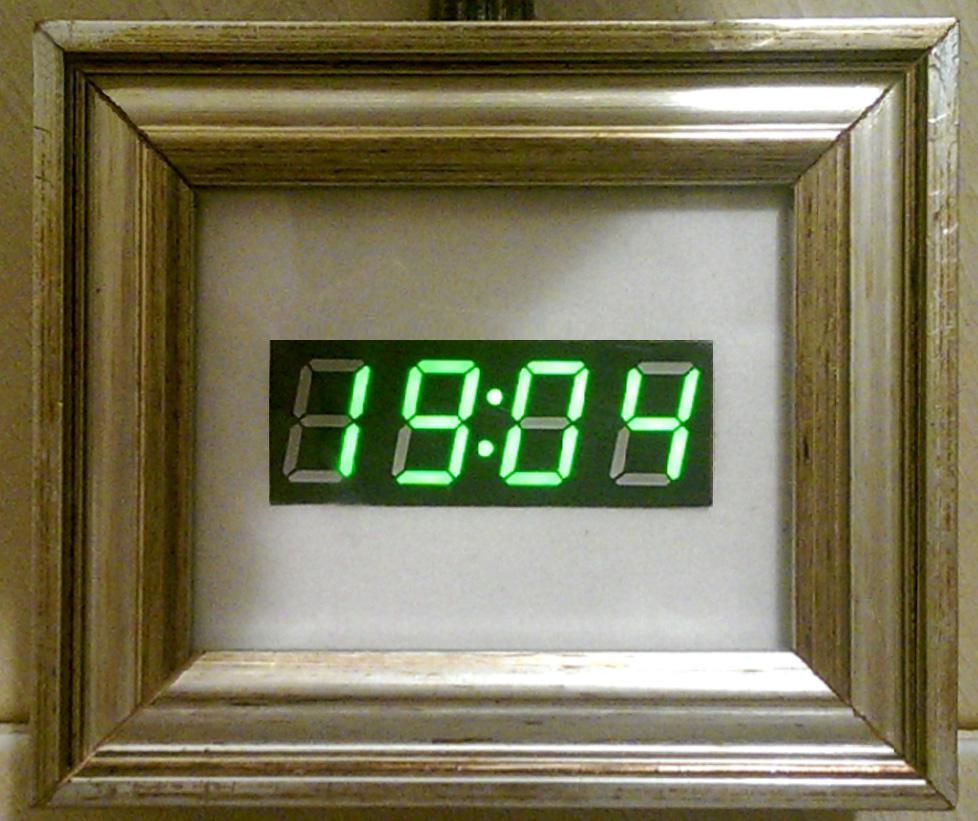

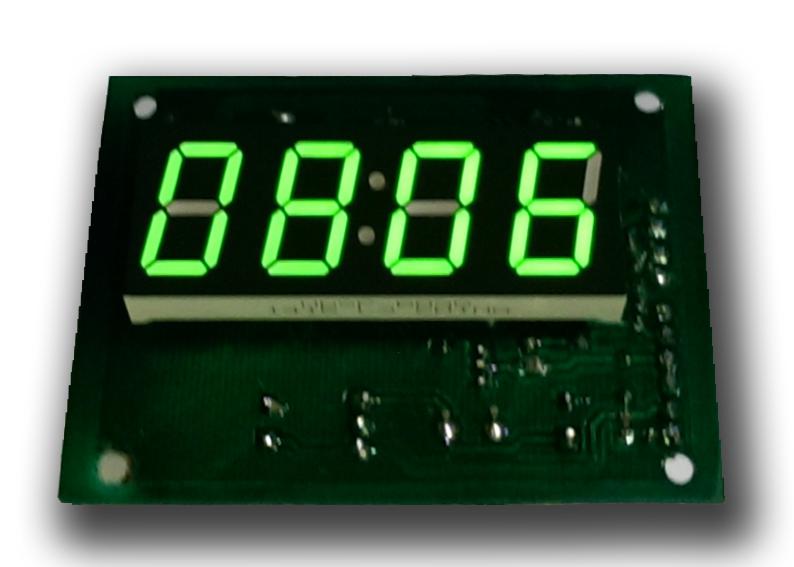

    Il progetto nasce dalla richiesta di mio padre di avere una sveglia compatta e con visualizzazione del solo orario. La scelta progettuale ricade su un semplice circuito formato da un microcontrollore PIC18F2550 il quale pilota direttamente un display 7 segmenti a 4 cifre (HDSP-B09G) tramite tecnica multiplexing.

Autore: Ivo Colleoni

Specifiche Alimentazione : 9VDC. Assorbimento : 50mA (valore tipico)

Tipo File		Scarica File	Versione	Ultimo Aggiornamento	Descrizione
		Download	1.0	22 Giugno 2016	Scheda tecnica
		Download	1.2	22 Giugno 2016	Firmware associato al progetto - versione 1.2
		Download	1.0	22 Giugno 2016	File per realizzare i PCB

Articoli correlati

• Progetto di un orologio digitale Grafico

Commenti

0 #2 RE: Orologio con display 7 segmenti — Mauro Laurenti 2021-11-24 21:49

Grazie della segnalazione. Esatto deve essere un 7805. Effettuerò un aggiornamento a breve.

Saluti,

Mauro

0 #1 U2 credo che sia un LM7805 — alfio92 2021-11-24 10:50

Buongiorno. Dalla numerazione della piedinatura e da come è collegato, penso che U2 sia un LM7805 e non 7905.
