Generatore di Funzioni - D - AC-DC Converter
11 Anni 2 Mesi fa #6
da borelg
Risposta da borelg al topic Re: Generatore di Funzioni - D - AC-DC Converter
Si scusate se ho avuto un momento di delirio nell'altro topic.
In ogni caso non vedo motivo per cui non considerare tutte le combinazioni di offset/ampiezza.
Quelle peggiori sono i +10V e i -10V. Considerando di oltrepassare lo stadio per generare la duale con i lineare che come dici tu ci portano via 1.5V, ci si sta con +/-10.5V di alimentazione a tirare fuori da un operazionale i +/-10V ?
In ogni caso non vedo motivo per cui non considerare tutte le combinazioni di offset/ampiezza.
Quelle peggiori sono i +10V e i -10V. Considerando di oltrepassare lo stadio per generare la duale con i lineare che come dici tu ci portano via 1.5V, ci si sta con +/-10.5V di alimentazione a tirare fuori da un operazionale i +/-10V ?
Si prega Accedi o Crea un account a partecipare alla conversazione.
- borelg
- Elite Member
Riduci
Di più
11 Anni 2 Mesi fa - 11 Anni 2 Mesi fa #7
da paoletto
Risposta da paoletto al topic Re: Generatore di Funzioni - D - AC-DC Converter

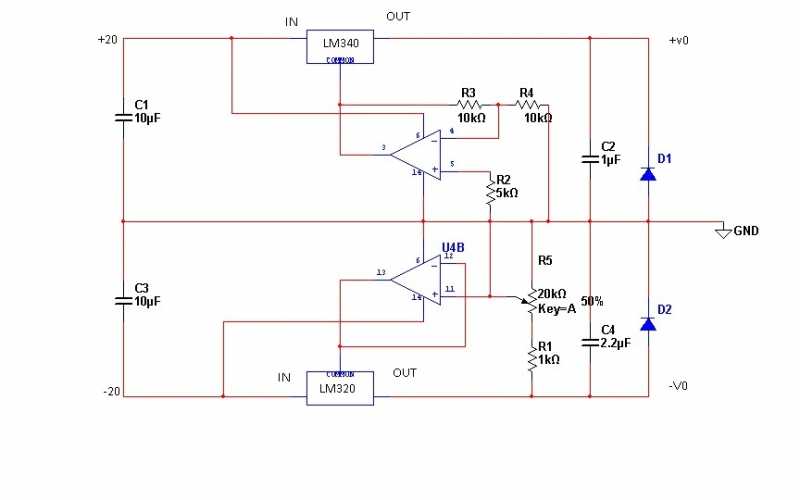

Io proporrei questo schemino.
Occhio che R3 ed R4 devono essere tassativamente uguali!
Replicando più circuitini possiamo avere le tensioni che ci servono.
Occhio che R3 ed R4 devono essere tassativamente uguali!
Replicando più circuitini possiamo avere le tensioni che ci servono.
Ultima Modifica 11 Anni 2 Mesi fa da paoletto. Motivo: Pensavo che non avesse allegato nulla
Si prega Accedi o Crea un account a partecipare alla conversazione.
- paoletto
- Elite Member
Riduci
Di più
- Messaggi: 186
- Ringraziamenti ricevuti 3
11 Anni 2 Mesi fa #8
da Mauro Laurenti
Risposta da Mauro Laurenti al topic Generatore di Funzioni - D - AC-DC Converter
In questi minuti stavo aggiornando il Forum e potrebbe aver creato delle interruzioni.
Il nodo sotto R2 e' corretto?
E si si parte da una tensione singola?
Saluti,
Mauro
Il nodo sotto R2 e' corretto?
E si si parte da una tensione singola?
Saluti,
Mauro
Si prega Accedi o Crea un account a partecipare alla conversazione.
11 Anni 2 Mesi fa #9
da paoletto
Risposta da paoletto al topic Generatore di Funzioni - D - AC-DC Converter
Si è corretto, in pratica serve a cortocircuitare il potenziometro tra il wiper e un estremo
Potremmo anche partire da una alimentazione singola ma secondo me così è più semplice.
Un trasformatorino 18-0-18 costa pochissimo
Potremmo anche partire da una alimentazione singola ma secondo me così è più semplice.
Un trasformatorino 18-0-18 costa pochissimo
Si prega Accedi o Crea un account a partecipare alla conversazione.
- paoletto
- Elite Member
Riduci
Di più
- Messaggi: 186
- Ringraziamenti ricevuti 3
11 Anni 2 Mesi fa #10
da Matteo Garia
Risposta da Matteo Garia al topic Generatore di Funzioni - D - AC-DC Converter
non capisco come funziona il tracking di quel circuito, entrambi gli ingressi dell'opamp di sopra finiscono a massa in qualche modo
credo ci sia un errore
Matteo
credo ci sia un errore
Matteo
